A transição da iluminação halógena estática de temperatura única para paisagens dinâmicas e controladas de forma inteligente tornou os sistemas de 12 V o padrão da indústria para exteriores residenciais e comerciais. Embora os sistemas de baixa tensão sejam mais seguros de instalar do que as alternativas de tensão de linha, a integração da tecnologia LED multicolorida introduz variáveis ​​complexas. O mau gerenciamento de tensão, o dimensionamento incorreto dos fios, as incompatibilidades de energia CA versus CC e a impermeabilização inadequada levam à mudança visível de cores, à latência do controlador e à falha prematura do equipamento.

Este guia fornece um roteiro técnico para projetar, avaliar e instalar um sistema confiável de mudança de cor de 12 V. Mostraremos como garantir o fornecimento consistente de energia e a integração perfeita da casa inteligente, desde o transformador até o equipamento final. Você aprenderá métodos testados em campo para eliminar pontos de falha comuns antes mesmo de iniciar a construção.

• A queda de tensão é crítica para a precisão das cores: Ao contrário dos LEDs brancos padrão que simplesmente escurecem, as luminárias RGB exibirão cores incorretas (muitas vezes mudando para vermelho ou rosa) se a tensão cair abaixo de 10,5 V no final de uma execução.

• Compatibilidade de energia CA vs. CC: Muitos controladores RGB inteligentes requerem energia de 12 Vcc para funcionar corretamente, enquanto os transformadores paisagísticos tradicionais produzem 12 Vca. Verificar o tipo de energia é um primeiro passo obrigatório.

• O dimensionamento do transformador requer um buffer de 20%: A potência total do equipamento não deve exceder 80% da capacidade máxima do transformador para acomodar surtos de inicialização e expansões futuras.

• A topologia determina o desempenho: utilizar um método de fiação "hub" ou "T-tap" é muito superior a uma "cadeia em série" tradicional para manter uma tensão consistente em equipamentos inteligentes.

• A impermeabilização não é negociável: 90% das falhas do sistema de baixa tensão ocorrem nos pontos de emenda; porcas de fio preenchidas com silicone e enterradas diretamente são obrigatórias para confiabilidade a longo prazo.

Pré-instalação: Arquitetura de Sistema para Iluminação Exterior RGB

Deixar de planejar a carga elétrica, o tipo de energia e o roteamento dos fios antes de comprar o equipamento resulta em transformadores sobrecarregados, controladores incompatíveis e iluminação irregular. A arquitetura adequada do sistema garante que cada diodo receba a voltagem exata necessária para renderizar cores precisas. Planejar seu layout de iluminação externa RGB em papel economiza horas de solução de problemas em campo.

Alimentação CA vs. CC: a verificação de compatibilidade RGB

A iluminação paisagística tradicional depende de transformadores magnéticos que reduzem a corrente doméstica de 120 V para corrente alternada (CA) de 12 V. Lâmpadas halógenas e LEDs básicos de cor única funcionam perfeitamente com energia CA. No entanto, os sistemas multicoloridos modernos introduzem microprocessadores e receptores sem fio na mistura. A maioria dos controladores RGB inteligentes individuais requerem energia de corrente contínua (DC) de 12 V para processar comandos de mudança de cor sem piscar ou cair da rede.

Conectar um controlador inteligente somente CC diretamente a um transformador CA irá fritar instantaneamente o circuito interno do controlador. Você deve verificar os requisitos de entrada dos seus dispositivos inteligentes específicos. Se você estiver adaptando luminárias que mudam de cor em um sistema paisagístico CA existente, deverá instalar retificadores CA para CC em linha antes do controlador inteligente. Como alternativa, você pode substituir o transformador magnético legado por uma fonte de alimentação CC moderna projetada especificamente para aplicações de LED inteligentes.

Cálculo da carga e dimensionamento do transformador

A sobrecarga de um transformador causa calor excessivo, desarma disjuntores internos e reduz a vida útil da unidade. Os LEDs inteligentes também consomem um breve aumento de energia quando são inicialmente ligados ou quando mudam para branco com brilho total. Para calcular o tamanho do transformador necessário, some a potência máxima de cada equipamento em funcionamento e divida esse número por 0,80.

Por exemplo, se você planeja instalar quinze luminárias de 6 watts, sua carga total será de 90 watts. Dividir 90 por 0,80 resulta em 112,5. Você deve adquirir um transformador com capacidade mínima de 120 watts ou 150 watts. Ao selecionar a unidade, você escolherá entre transformadores de núcleo toroidal e transformadores eletrônicos. Os modelos toroidais são mais pesados, altamente duráveis ​​e normalmente produzem energia CA. Os transformadores eletrônicos são compactos, geralmente apresentam controles inteligentes integrados e geralmente produzem energia CC. Escolha o tipo que se alinha aos seus requisitos específicos de fixação.

Mitigando a queda de tensão em LEDs que mudam de cor

A queda de tensão é a diminuição natural da pressão elétrica à medida que a corrente viaja ao longo de um fio. Em LEDs brancos padrão, uma queda de 12V para 10V simplesmente faz com que a lâmpada diminua ligeiramente. Em sistemas que mudam de cor, a queda de tensão causa problemas visuais imediatos. Os diodos azuis e verdes requerem maior tensão direta para iluminar do que os diodos vermelhos. Se a tensão no final do fio cair abaixo de 10,5 V, os diodos azul e verde não acendem totalmente. A luz resultante mudará fortemente para vermelho ou rosa, destruindo a cena colorida pretendida.

A seleção da bitola do fio é sua principal defesa contra queda de tensão. Quanto mais grosso for o fio de cobre, menor será a resistência que ele oferece. Use um cabo 12/2 AWG para extensões padrão abaixo de 30 metros com potência moderada. Para percursos superiores a 100 pés ou circuitos fortemente carregados com mais de 150 watts, você deve atualizar para um cabo 10/2 AWG. Nunca use fio 14/2 ou 16/2 para linhas troncais principais em um sistema de iluminação inteligente.

Topologias de fiação: Hub vs. Daisy Chain

O layout físico do seu fio afeta diretamente a distribuição de tensão. O método em cadeia envolve passar um único fio do transformador para o primeiro acessório, depois para o segundo e assim por diante. Embora use menos fio, aumenta a queda de tensão. O acessório final em uma ligação em série recebe significativamente menos energia do que o primeiro, levando a altos riscos de mudança de cor.

O método de alimentação central ou central funciona muito melhor para iluminação inteligente. Nesta topologia, você passa uma linha tronco principal de bitola pesada até um ponto central no pátio. A partir desse hub central, você passa fios mais curtos e de comprimento igual para acessórios individuais. Isso equaliza a tensão em todos os equipamentos, garantindo que cada luz receba a mesma energia e exiba exatamente a mesma cor. Embora o método hub exija mais cabos e um planejamento cuidadoso da vala, ele garante um desempenho consistente.

Avaliando e selecionando luminárias de 12V

Alcançar um projeto de iluminação paisagística em camadas requer a seleção dos formatos corretos para aplicações específicas. Priorize a longevidade do material ao avaliar acessórios. As caixas de latão sólido e alumínio fundido dissipam o calor de forma eficiente, protegendo os drivers internos de LED. Invólucros de plástico compostos ou baratos degradam-se rapidamente sob exposição aos raios UV e retêm o calor, levando à falha prematura do diodo.

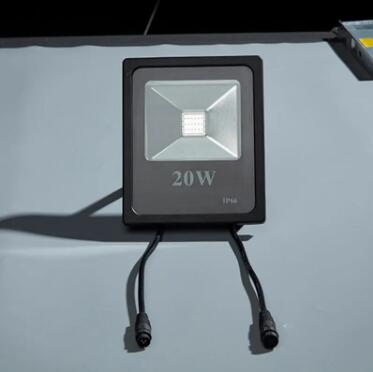

luzes de inundação da paisagem de 12V RGB

Os holofotes fornecem iluminação ampla e poderosa, projetada para cobrir grandes áreas de superfície. Eles são a principal ferramenta para lavagem de paredes, silhuetas e iluminação de árvores maduras ou grandes características arquitetônicas. Ao selecionar holofotes de paisagem RGB de 12V , avalie os requisitos de saída de lúmen. Uma parede padrão de um andar requer 400 a 600 lúmens, enquanto a iluminação de um carvalho de 12 metros exige 800 lúmens ou mais.

A seleção do ângulo do feixe é igualmente importante. Um feixe estreito de 15° a 25° cria uma coluna de luz estreita e focada, ideal para mastros de bandeira ou árvores altas e estreitas. Um amplo feixe de 45° a 60° espalha a luz horizontalmente, tornando-a perfeita para pastar muros de contenção largos ou sebes densas. Certifique-se de que a caixa do aparelho possua aletas de resfriamento profundas. Os diodos que mudam de cor geram calor significativo e o gerenciamento térmico determina a vida útil do aparelho.

luzes exteriores do seixo de 12V RGB

Luzes de seixo, frequentemente usadas como luzes de caminho discretas ou luzes de poço, fornecem iluminação sutil sem dominar a paisagem. Eles são utilizados para iluminação de caminhos, definição de bordas de canteiros de jardins e iluminação ambiente de baixo nível. Ao implantar luzes de seixo externas RGB de 12V , a redução do brilho é a principal consideração do projeto. A fonte de luz deve ser protegida da linha direta de visão dos pedestres.

O espaçamento ideal normalmente fica entre 6 a 8 pés de distância. Colocá-los mais próximos cria um efeito de passarela, que parece desordenado e pouco natural. O escalonamento das luzes em lados opostos de um caminho proporciona uma iluminação equilibrada. Como essas luminárias ficam niveladas ou muito próximas ao solo, elas devem resistir ao tráfego de pedestres, cortadores de grama e aparadores de cordas. Procure lentes grossas de vidro temperado e molduras de latão ou composto resistente.

Luzes de esfera LED 12V RGB

As luzes esféricas funcionam como orbes luminosas modernas e omnidirecionais que adicionam interesse geométrico a uma paisagem. Eles são altamente eficazes como realces de pontos focais, perímetros de pátios e contornos de recursos hídricos. Ao integrar luzes esféricas LED RGB de 12V , as classificações à prova d'água determinam o posicionamento. Uma classificação IP67 permite a submersão temporária, tornando-o adequado para canteiros de jardim que ocasionalmente inundam. Uma classificação IP68 é necessária se a esfera flutuar em uma piscina ou ficar permanentemente dentro de um lago.

O material de difusão deve ser fortemente resistente aos raios UV. Os plásticos baratos amarelam e tornam-se quebradiços após um único verão de exposição ao sol, prejudicando a precisão das cores dos LEDs internos. A estabilidade de montagem também é um fator. Esferas colocadas em solo solto ou cobertura morta requerem estacas de solo profundas e robustas para evitar que se desviem do alinhamento durante chuvas fortes ou ventos fortes.

Processo de instalação passo a passo

Traduzir o projeto do seu sistema em instalação física requer a adesão a práticas recomendadas rigorosas em eletricidade. Apressar a instalação física introduz pontos fracos que irão falhar durante a primeira forte tempestade ou geada do inverno.

Lista de verificação de ferramentas e materiais essenciais

Não inicie a instalação sem o equipamento adequado. Você precisará de um multímetro digital para verificar os níveis de tensão no sistema. Decapadores de fios resistentes são necessários para remover de forma limpa o isolamento espesso do cabo enterrado direto 12/2 sem danificar o cobre interno. Uma pá estreita para abrir valas permite enterrar o arame com o mínimo de perturbação na grama existente. As porcas de fio de enterramento direto preenchidas com silicone são obrigatórias para todas as emendas. Finalmente, um martelo de borracha é necessário para cravar estacas no solo sem quebrar os suportes do acessório.

A regra “Teste antes de trinchar”

Nunca enterre um único metro de fio até que todo o sistema esteja totalmente operacional acima do solo. Disponha todas as linhas troncais principais e conecte cada equipamento livremente no local pretendido. Conecte o sistema ao transformador e ligue-o. Esta fase de teste acima do solo permite identificar imediatamente luminárias mortas, polaridades invertidas ou controladores defeituosos.

Use seu multímetro digital para testar a tensão nos terminais do transformador. Em seguida, caminhe até o acessório mais distante da corrida e teste a tensão naquele ponto de emenda. Verifique se a leitura permanece acima de 10,5V. Se cair abaixo desse limite, você deverá atualizar a bitola do fio ou encurtar o trecho antes de enterrar o cabo. Este também é o momento ideal para sincronizar seu controlador inteligente com a rede Wi-Fi local, pois os aparelhos e o controlador são facilmente acessíveis para redefinição, se necessário.

Valas e colocação de cabos

O fio de baixa tensão não atende aos rígidos requisitos de profundidade da tensão de linha de 120 V. Os códigos de construção padrão normalmente exigem que o fio paisagístico de baixa tensão seja enterrado com exatamente 15 centímetros de profundidade. Esta profundidade protege o cabo da aeração padrão do gramado e das ferramentas de afiação, ao mesmo tempo que permanece fácil de abrir valas.

Ao navegar em hardscaping, não tente forçar os fios através de rachaduras apertadas. Use uma broca longa para alvenaria para criar caminhos limpos ou levante o pavimento para passar o arame por baixo. Para passagens que cruzam sob caminhos de concreto, coloque um tubo de PVC rígido horizontalmente sob o concreto para atuar como uma capa protetora. Nunca corte raízes grossas de árvores. Passe o fio ao redor da linha de gotejamento das árvores maduras para evitar danos ao sistema radicular e para evitar tensão futura do fio à medida que as raízes crescem.

Executando emendas à prova de intempéries

A fita isolante padrão e as porcas de fio internas irão falhar no subsolo dentro de meses. A umidade do solo causa rápida corrosão galvânica no cobre exposto, causando luzes tremeluzentes e falha total do sistema. Para executar uma emenda à prova de intempéries, siga exatamente estas etapas:

1. Use decapantes resistentes para remover exatamente 5/8 de polegada de isolamento das extremidades dos fios.

2. Inspecione o cobre exposto. Se você marcou ou cortou algum fio de cobre durante a decapagem, corte o fio e tente novamente.

3. Alinhe as pontas dos fios desencapados e torça-os no sentido horário.

4. Insira o cobre torcido em uma porca de fio enterrada direta preenchida com silicone.

5. Empurre os fios profundamente na porca até que o selante de silicone escorra ligeiramente do fundo, garantindo uma vedação completamente estanque.

Para máxima confiabilidade, enrole a base da porca do fio e os fios salientes em tubo termorretrátil de grau marítimo. Isto cria uma barreira física secundária contra a umidade e evita que os fios se separem sob a tensão do solo.

Dispositivos de montagem e posicionamento

A fixação adequada das estacas de solo evita que os acessórios se inclinem com o tempo. Em solos argilosos duros, molhe o solo com água uma hora antes da instalação para amolecer a terra. Use um martelo de borracha para cravar a estaca perfeitamente. Nunca bata na parte superior da própria luminária. Em solos arenosos soltos, pode ser necessário cavar um buraco mais largo, inserir a estaca e preencher com cascalho triturado para fornecer suporte lateral adequado.

Sempre deixe um laço de serviço na base de cada aparelho. Um laço de serviço consiste simplesmente em 2 a 3 pés de fio em excesso enrolado frouxamente na terra sob a luz. Essa folga permite que você mova ligeiramente a luminária à medida que as plantas adjacentes crescem e bloqueiam a luz ao longo dos anos. Ele também evita que as conexões dos fios se quebrem durante as geadas do inverno, o que naturalmente empurra os acessórios para cima.

Integração de controlador inteligente e estabilidade de rede

Um sistema de iluminação inteligente é tão confiável quanto a sua interface de controle e conexão de rede. Belos acessórios são inúteis se o aplicativo não conseguir se conectar ou se as luzes ignorarem os comandos de agendamento.

Posicionamento do controlador: inline vs. integrado ao transformador

Você deve decidir onde residirá o cérebro do seu sistema. Sistemas com Wi-Fi integrado no transformador oferecem uma instalação limpa e com menos componentes. No entanto, os transformadores são normalmente montados na lateral de uma casa ou atrás de uma garagem, áreas conhecidas pelos fracos sinais de Wi-Fi. Se o transformador perder a conexão com a rede, todo o cronograma de iluminação falhará.

Os controladores em linha são colocados a jusante no pátio, conectando-se entre o transformador e as luminárias. Isso permite que você posicione o controlador mais próximo do roteador interno ou de um ponto de acesso externo. Se você usar controladores RGB em linha independentes, eles deverão ser alojados em gabinetes à prova de intempéries com classificação NEMA. A entrada de umidade em um controlador inteligente destruirá instantaneamente os microprocessadores.

Seleção de protocolo: Wi-Fi x Bluetooth x Zigbee/Mesh

O protocolo de comunicação determina como você interage com suas luzes. O Wi-Fi oferece alta largura de banda, permitindo cenas coloridas complexas e acesso remoto de qualquer lugar do mundo. No entanto, o Wi-Fi é altamente vulnerável a sinais fracos de roteadores externos e à interferência de paredes externas.

O Bluetooth fornece controle local altamente confiável. Você pode alterar as cores e definir horários instantaneamente enquanto estiver no seu quintal. A desvantagem é a falta de acesso remoto. Você não pode ajustar as luzes durante as férias. Redes mesh, utilizando protocolos como Zigbee ou RF proprietário, são melhores para grandes propriedades. Em uma rede mesh, cada aparelho atua como um repetidor, retransmitindo o sinal para o próximo aparelho. Isso amplia enormemente o alcance e elimina zonas mortas nas extremidades da propriedade.

Controle de Zona e Sincronização de Cores

Projetos paisagísticos avançados requerem controle de zona. Você não quer que as luzes do seu caminho pisquem com as mesmas cores brilhantes das paredes arquitetônicas. Avalie o aplicativo do smartphone do fabricante para recursos de agrupamento. Um aplicativo robusto permite separar as inundações do quintal das esferas do quintal, atribuindo cores e horários diferentes a cada zona.

Em vez de depender de fotocélulas físicas desatualizadas que acendem as luzes quando escurece, utilize o recurso de cronômetro astronômico em seu aplicativo inteligente. Os cronômetros astronômicos são sincronizados com seu CEP local para determinar os horários exatos do nascer e do pôr do sol, ajustando-se automaticamente ao longo do ano. Isso garante que suas luzes se acendam no exato momento em que o anoitecer cai, independentemente das mudanças no horário de verão ou do tempo nublado.

Riscos de implementação e solução de problemas

Mesmo sistemas perfeitamente instalados ocasionalmente requerem manutenção. Identificar e resolver as falhas pós-instalação mais comuns evita rapidamente que problemas menores se transformem em danos ao hardware.

Diagnosticando inconsistências de cores

A reclamação mais comum em sistemas multicoloridos são as luminárias no final de uma corrida exibindo amarelo ou rosa em vez de branco ou azul puro. Este é o principal indicador de queda de tensão. O equipamento final está carente da pressão elétrica necessária para alimentar os diodos azuis.

Para resolver isso, você tem três opções. Primeiro, você pode atualizar todo o fio para uma bitola mais espessa. Em segundo lugar, você pode dividir o único longo prazo em duas zonas separadas, passando um novo fio dedicado do transformador até a segunda metade das luzes. Terceiro, você pode mover o transformador para mais perto do centro da carga, reduzindo a distância total que a corrente deve percorrer.

Resolvendo problemas de conectividade do controlador

Se seu aplicativo mostra o controlador off-line com frequência, você está enfrentando interferência de sinal. Paredes de tijolos, revestimentos de metal, malha de arame de estuque e folhagem densa e úmida absorvem sinais sem fio. Não culpe o controlador imediatamente. Teste a intensidade do sinal no local do controlador usando seu smartphone.

Se o sinal estiver fraco, instale um extensor Wi-Fi adequado para uso externo na parede externa mais próxima do controlador. Certifique-se de que seus dispositivos inteligentes estejam conectados a uma rede dedicada de 2,4 GHz. Os controladores inteligentes raramente suportam redes de 5 GHz, e os roteadores de banda dupla combinados muitas vezes confundem os dispositivos, fazendo com que eles saiam da rede repetidamente.

Prevenindo danos físicos e geada

Fatores do ambiente físico degradam os sistemas de iluminação ao longo do tempo. Em climas mais frios, o ciclo de congelamento e descongelamento do solo cria geada. O gelo em expansão literalmente empurra as estacas para cima, puxando as luminárias para fora do solo e esticando os fios apertados. Se você não deixou um laço de serviço durante a instalação, esta tensão irá rasgar as emendas no subsolo.

A manutenção de rotina é necessária para manter o sistema com aparência de novo. A água dura dos aspersores de irrigação deixa depósitos minerais brancos nas lentes de vidro, reduzindo severamente a emissão de lúmen e distorcendo as cores. Limpe as lentes duas vezes por temporada com uma solução suave de vinagre. Além disso, inspecione a base de cada acessório após fortes estações chuvosas para garantir que a erosão do solo não expôs as emendas dos fios à luz solar direta ou às lâminas do cortador de grama.

Conclusão

1. Mapeie o layout da sua propriedade no papel e calcule a potência total de todos os equipamentos desejados antes de comprar o equipamento.

2. Selecione um local central para o transformador e adquira uma unidade com pelo menos 20% de capacidade tampão acima da carga calculada.

3. Verifique os requisitos de energia CA ou CC de seus controladores e acessórios inteligentes específicos para evitar danos elétricos.

4. Disponha toda a fiação acima do solo e teste a tensão no equipamento mais distante para confirmar se ela permanece acima de 10,5 V antes de cavar qualquer vala.

5. Execute todas as conexões subterrâneas usando porcas de fio enterradas diretamente com silicone para garantir confiabilidade resistente a intempéries e de longo prazo.

Perguntas frequentes

P: Posso misturar luzes RGB e brancas padrão de baixa tensão no mesmo transformador?

R: Sim, desde que a potência total não exceda a capacidade do transformador e a potência de saída corresponda aos requisitos de ambos os tipos de luminárias. As luzes brancas padrão não responderão aos comandos de mudança de cor do controlador inteligente e permanecerão estáticas.

P: Por que minhas luzes externas RGB mostram cores diferentes na extremidade do fio?

R: Isso é causado por queda de tensão. Os LEDs que mudam de cor requerem uma tensão mínima de cerca de 10,5 V para alimentar todos os diodos vermelhos, verdes e azuis igualmente. Se a tensão cair abaixo desse limite, certas cores não iluminam, causando uma mudança de cor visível.

P: Qual fio de bitola é melhor para holofotes de paisagem RGB de 12 V?

R: Para percursos abaixo de 100 pés com uma carga total inferior a 100 watts, o fio de calibre 12 (12/2) é padrão. Para tiragens mais longas ou potências mais altas, é necessário atualizar para fio de calibre 10 (10/2) para evitar queda de tensão e manter a precisão das cores.

P: As luzes esféricas LED RGB de 12V precisam de um transformador especial?

R: Eles exigem um transformador paisagístico padrão de 12 V CA ou CC, dependendo dos requisitos específicos do equipamento. O aspecto inteligente normalmente é controlado por um controlador embutido no transformador ou em um módulo em linha, e não pela fonte de alimentação em si. Sempre verifique se suas esferas específicas requerem energia CC.

P: Qual a profundidade que devo enterrar o fio paisagístico de baixa tensão?

R: O fio paisagístico de baixa tensão normalmente deve ser enterrado com 15 centímetros de profundidade. Esta profundidade protege o cabo da manutenção rotineira do gramado, como afiação e arejamento, ao mesmo tempo que mantém o processo de abertura de valas gerenciável e em conformidade com a maioria dos códigos locais.

P: Por que minhas luzes inteligentes de paisagem continuam se desconectando do aplicativo?

R: As desconexões geralmente são causadas por sinais fracos de Wi-Fi que penetram nas paredes externas. Certifique-se de que seu controlador esteja conectado a uma rede de 2,4 GHz, não a uma rede de 5 GHz. Pode ser necessário instalar um extensor Wi-Fi externo para estabilizar a conexão.
